Produkt-informationen

Hochstromsteckverbinder

Für industrielle Anwendungen, in denen Ströme von 200A bis 400A gefordert werden, bietet die DynaTrade GmbH hochwertige Steckverbinder an.

Bei vielfältigen Anwendungen, in denen Hochstromsteckverbinder eingesetzt werden, hat die Sicherheit, Qualität sowie Zuverlässigkeit die höchste Priorität für Kunden. Um dieser Aufgabe gerecht zu werden, wurden all diese Eigenschaften in ein Produkt gebündelt. Somit erhalten alle Kunden ein Produkt mit einem Höchstmass an Perfektion. Sei es der Tunnelbau, in dem eine äusserst mechanische Festigkeit gewünscht ist, oder der Bahnbereich, der vibrationsfeste Steckverbinder benötigt, erfüllen die DynaTrade GmbH Steckverbinder die Anforderungen zu 100%.

Terminologie

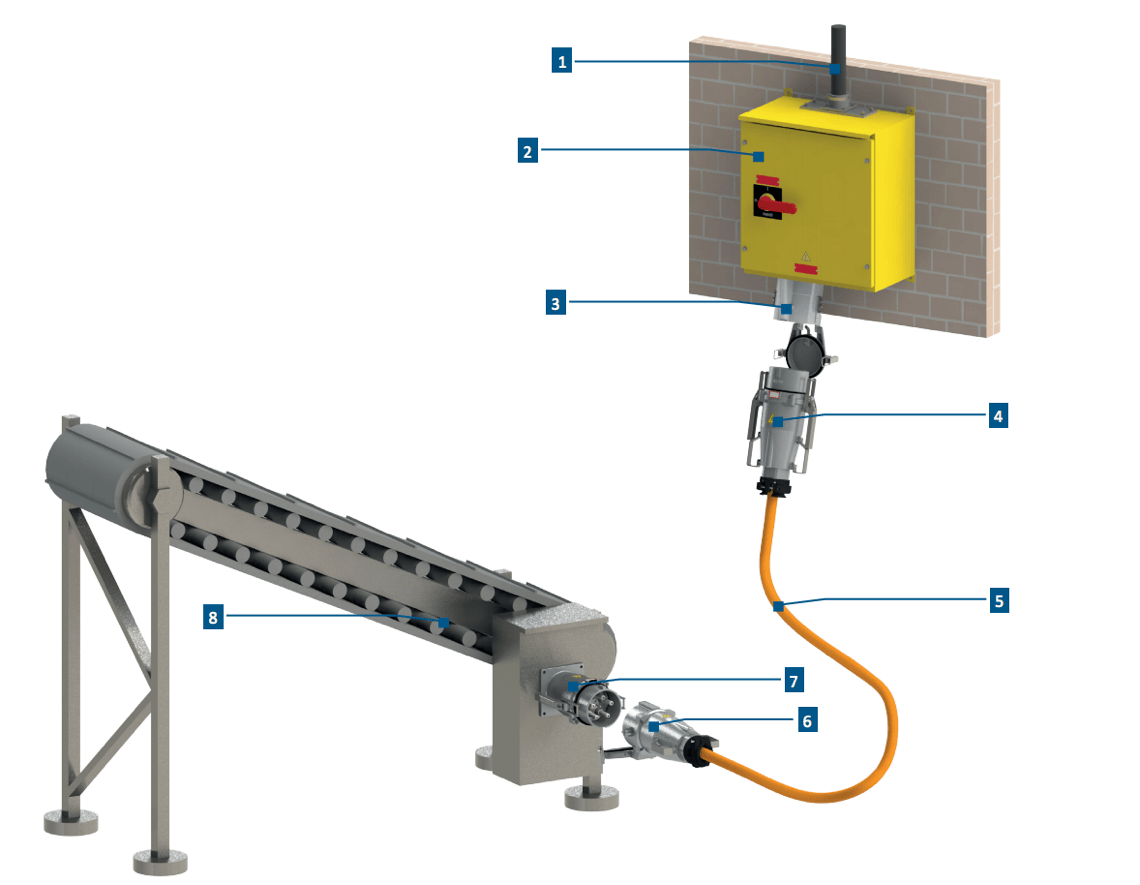

Aufbau einer Verbindung

  • 1 - Stromquelle
  • 2 - Anschlusskasten
  • 3 - Wandsteckdose
  • 4 - Stecker
  • 5 - Kabel
  • 6 - Kupplung
  • 7 - Anbaustecker
  • 8 - Maschine / Verbraucher

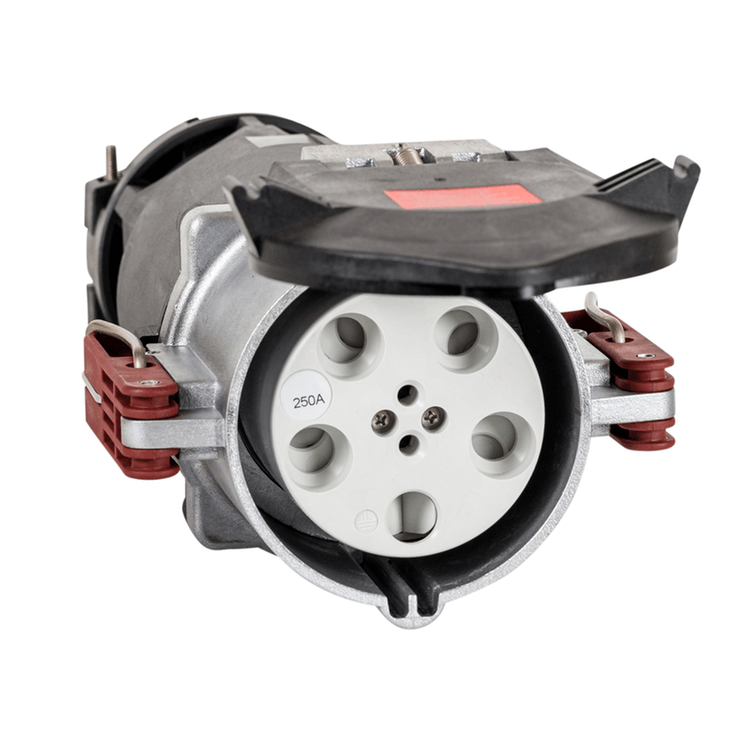

C-Line - 200A / 250A

Die kompakten C-Line Steckverbinder besitzen ein widerstandsfähiges Kunststoffgehäuse und sind perfekt für Anwendungen mit begrenzten Platzverhältnissen sowie für bestimmte Industrien (Chemie, Lebensmittel) geeignet. Zusätzliche Optionen erlauben den Einsatz in verschiedensten Anwendungen.

Produktübersicht:

MC

Stecker

FC

Kupplung

MCP

Anbaustecker

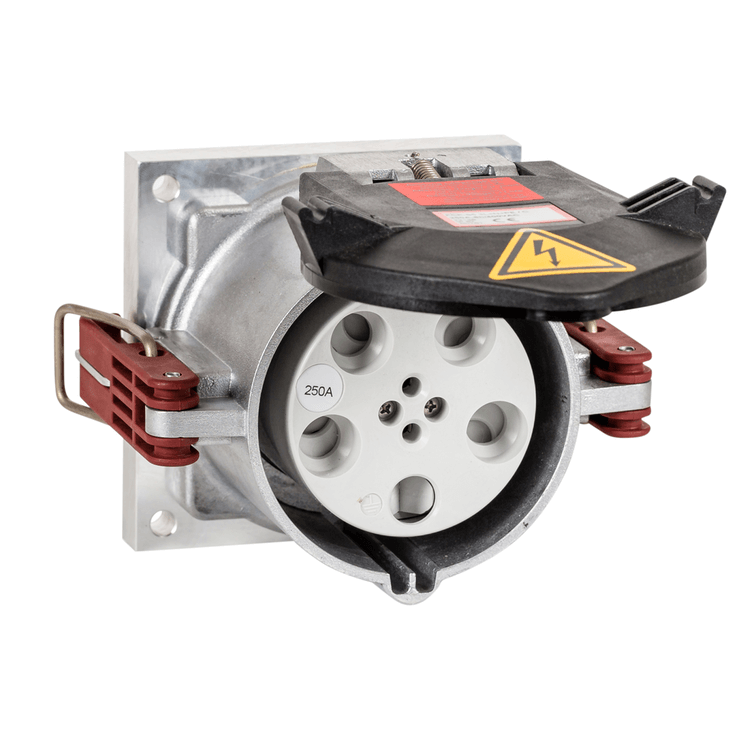

FCP

Anbausteckdose

MCPA

Anbaustecker abgewinkelt

FCPA

Anbausteckdose abgewinkelt

MCW

Wandstecker

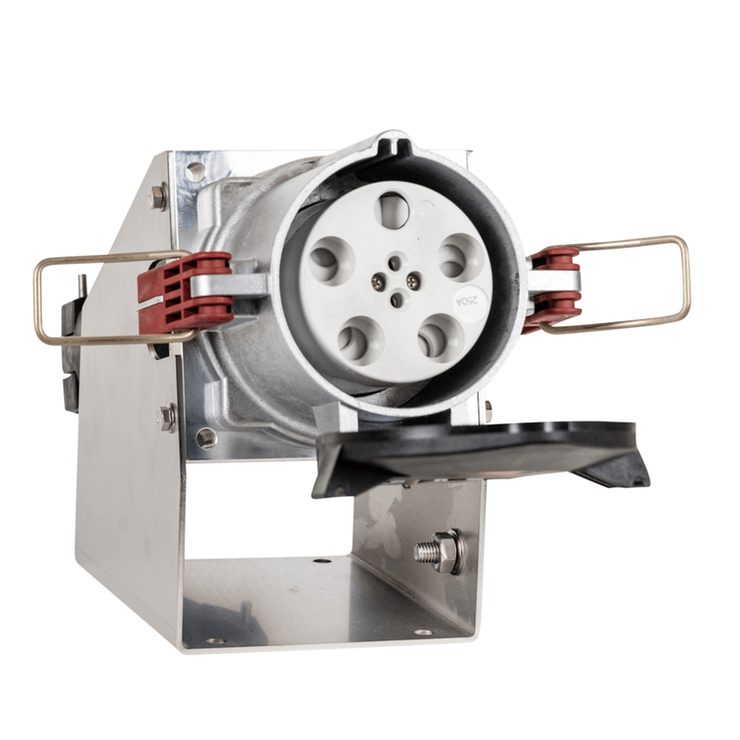

FCW

Wandsteckdose

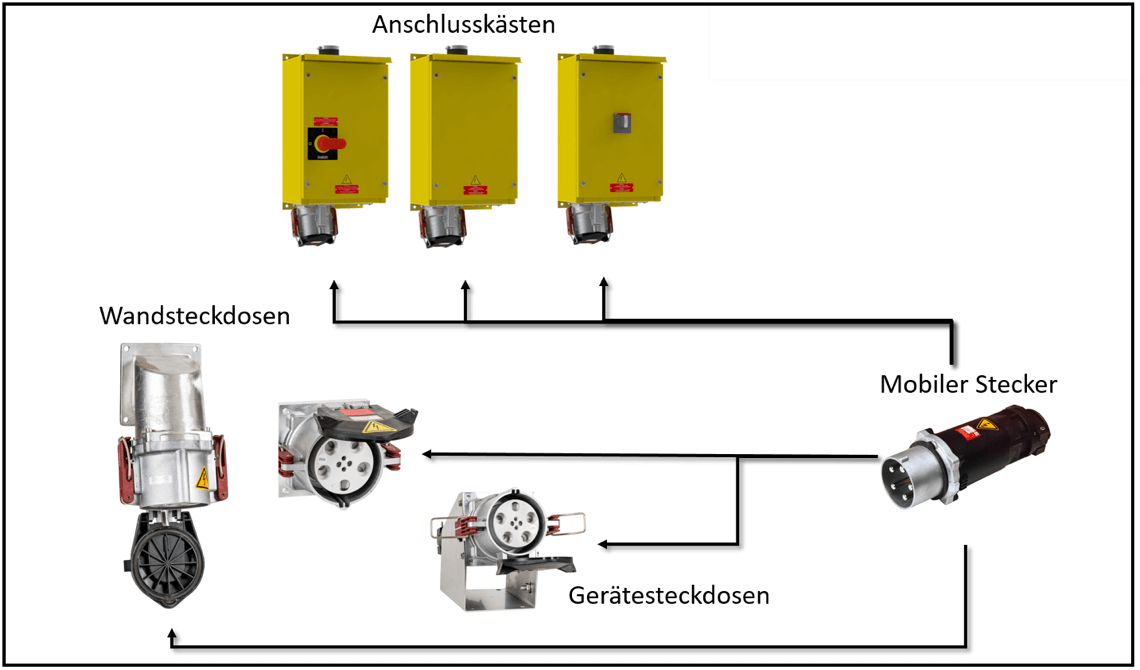

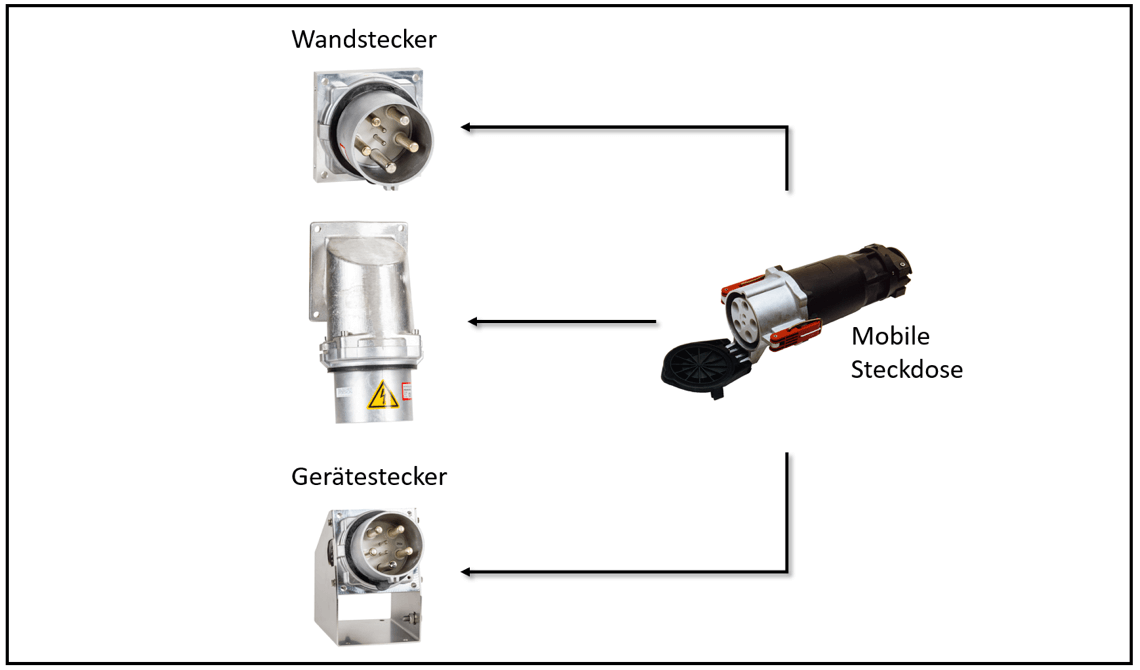

Kombinationsmöglichkeiten:

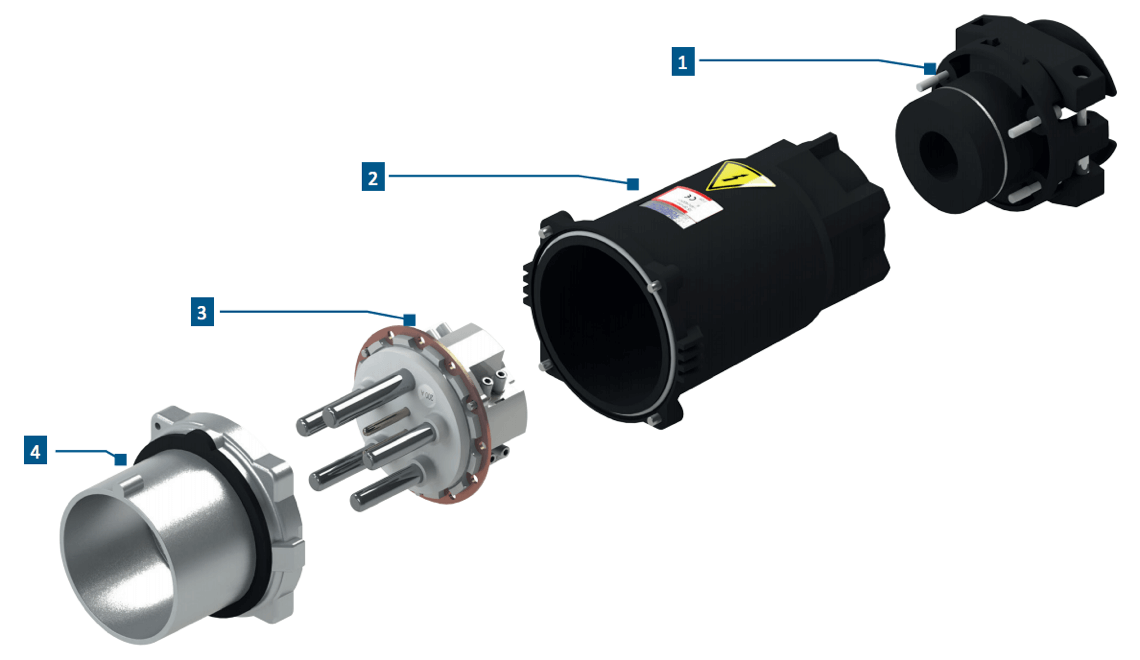

Aufbau eines C-Line Steckverbinders:

  • 1 - Kabelverschraubung
  • 2 - Kunststoff - Gehäuse
  • 3 - Stecker - Einsatz
  • 4 - Stecker - Kragen

B-Line - 250A / 315A / 400A

Die enorm robusten B-Line Steckverbinder eignen sich besonders für Applikationen (Tunnelbau, Bergbau), in denen hohe mechanische Belastungen entstehen können. Des Weiteren machen etliche Optionen wie z.B. das Seewasser beständige Gehäuse die Steckverbinder auch für Marine-Anwendungen geeignet.

Produktübersicht:

MC

Stecker

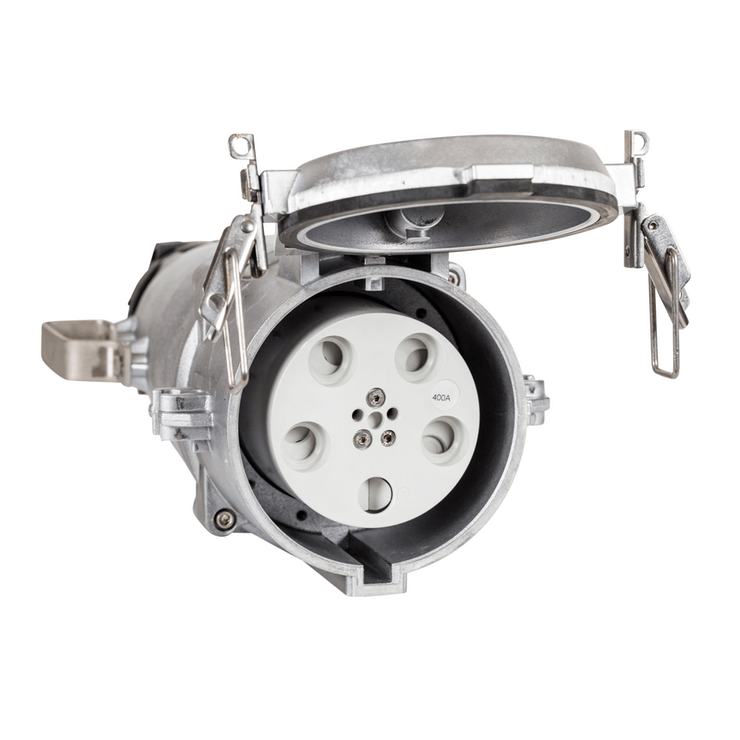

FC

Kupplung

MCP

Anbaustecker

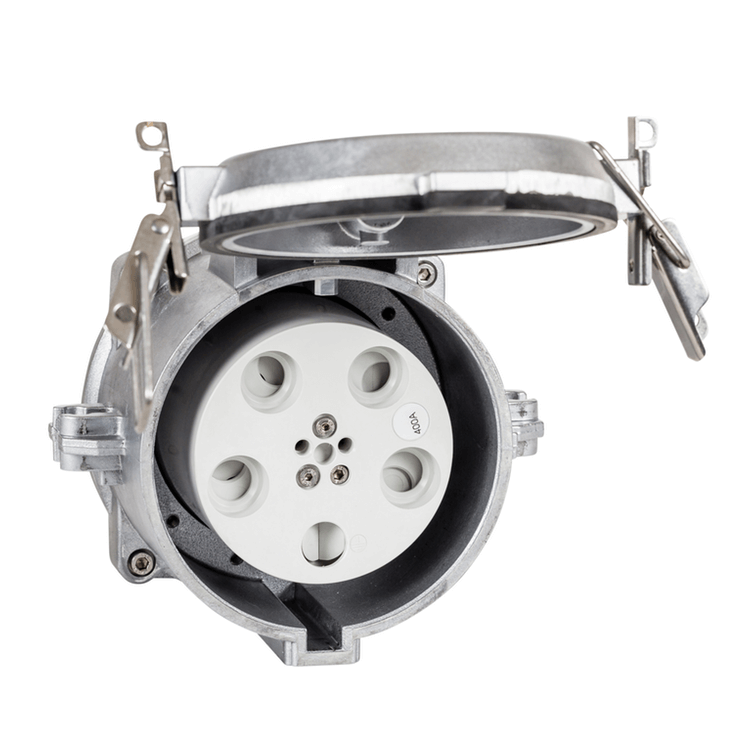

FCP

Anbausteckdose

MCPA

Anbaustecker abgewinkelt

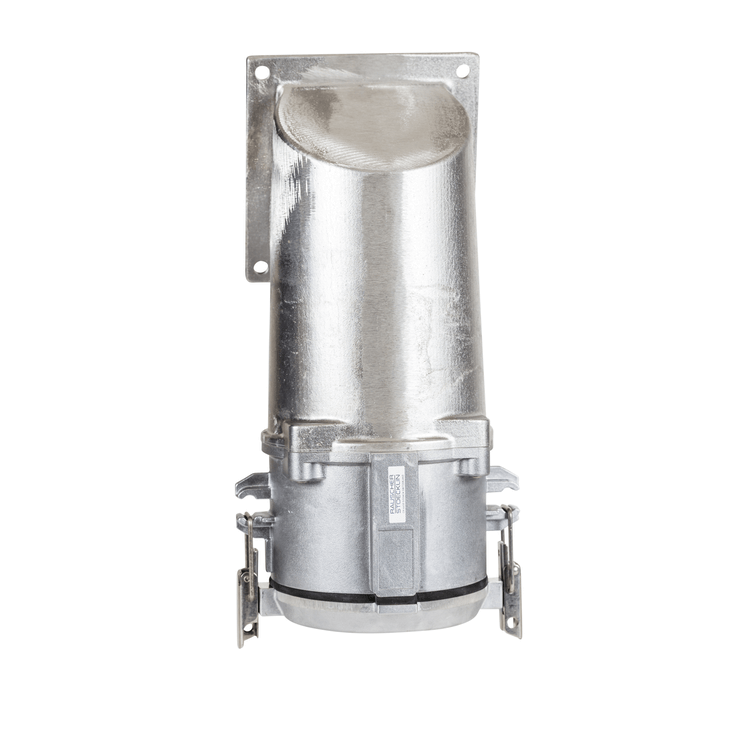

FCPA

Anbausteckdose abgewinkelt

MCW

Wandstecker

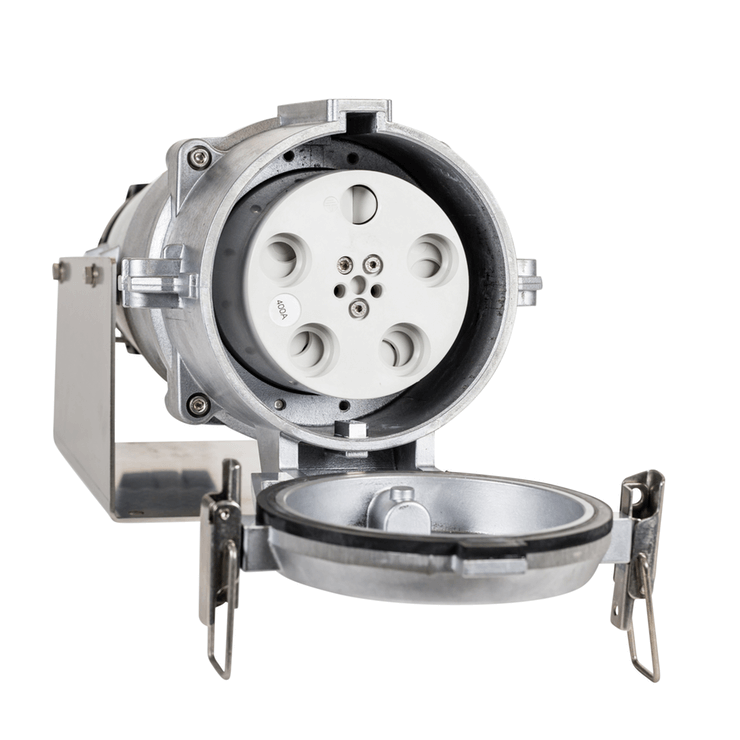

FCW

Wandsteckdose

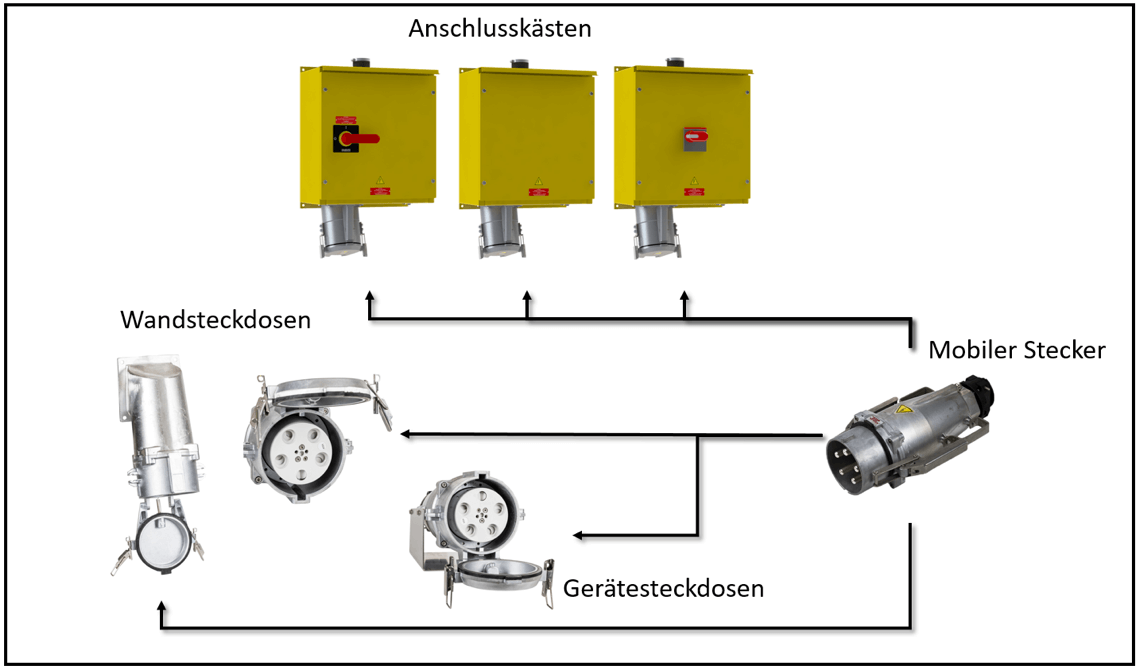

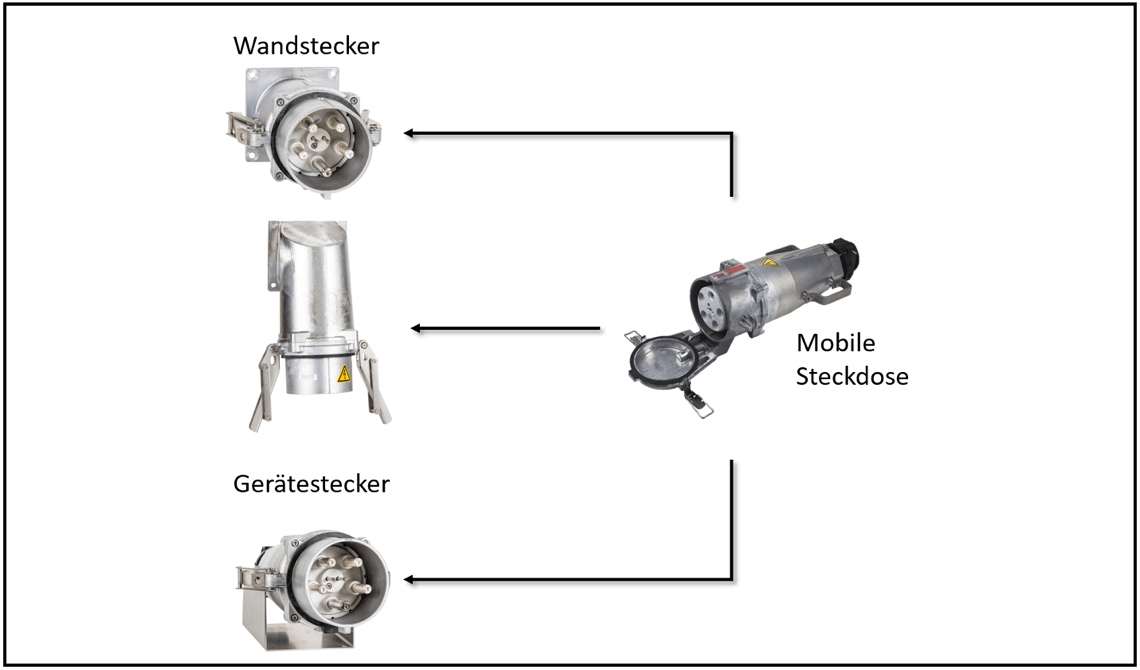

Kombinationsmöglichkeiten:

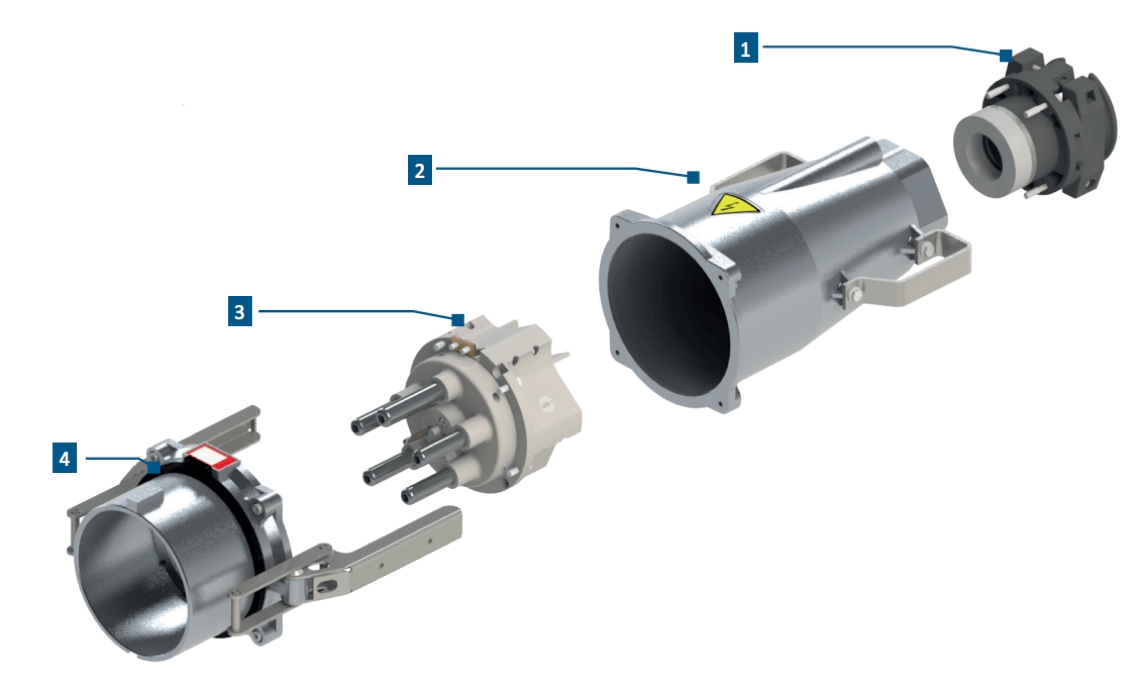

Aufbau eines B-Line Steckverbinders:

  • 1 - Kabelverschraubung
  • 2 - Aluminium - Gehäuse
  • 3 - Stecker - Einsatz
  • 4 - Stecker - Kragen

Anschlusskästen 200A - 400A

Um ein Maximum an Sicherheit für die Anwender zu gewährleisten bietet die DynaTrade spezielle Anschlusskästen an:

  • CUMI (Anschlusskasten mit mechanischer Verriegelung)
  • CUBC (Anschlusskasten mit Block-Schütze)
  • CUCB (Anschlusskasten mit Leistungsschalter)

Produktübersicht:

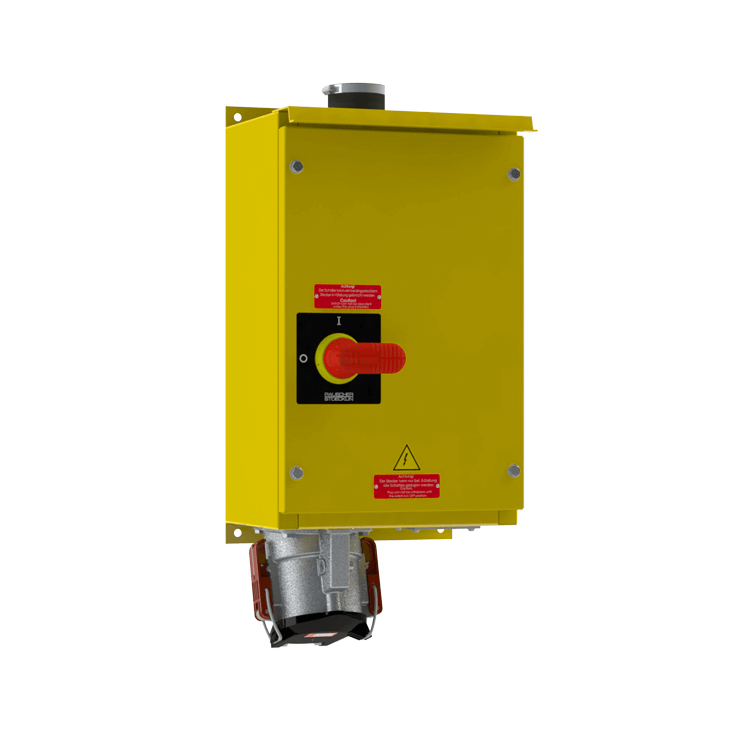

CUMI

C-Line

CUMI

B-Line

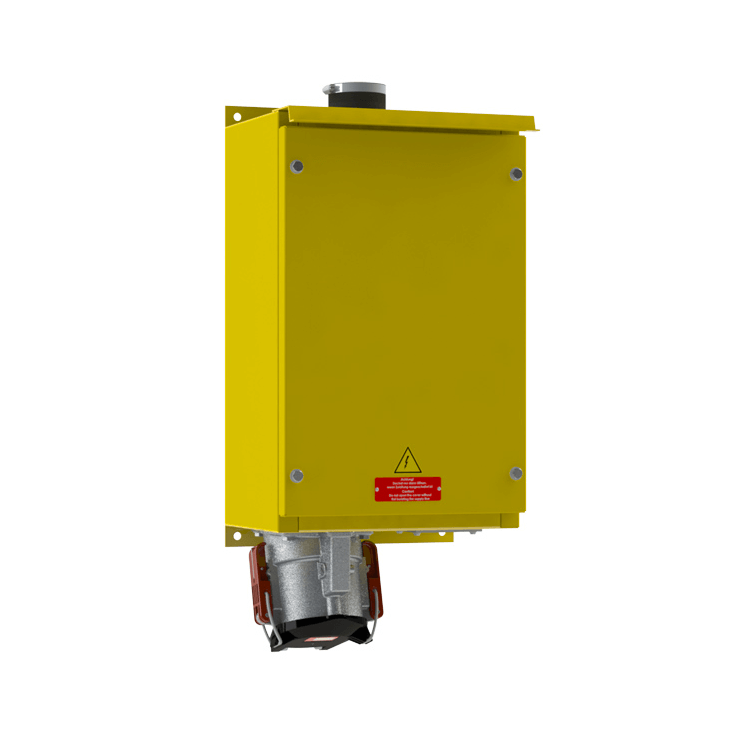

CUBC

C-Line

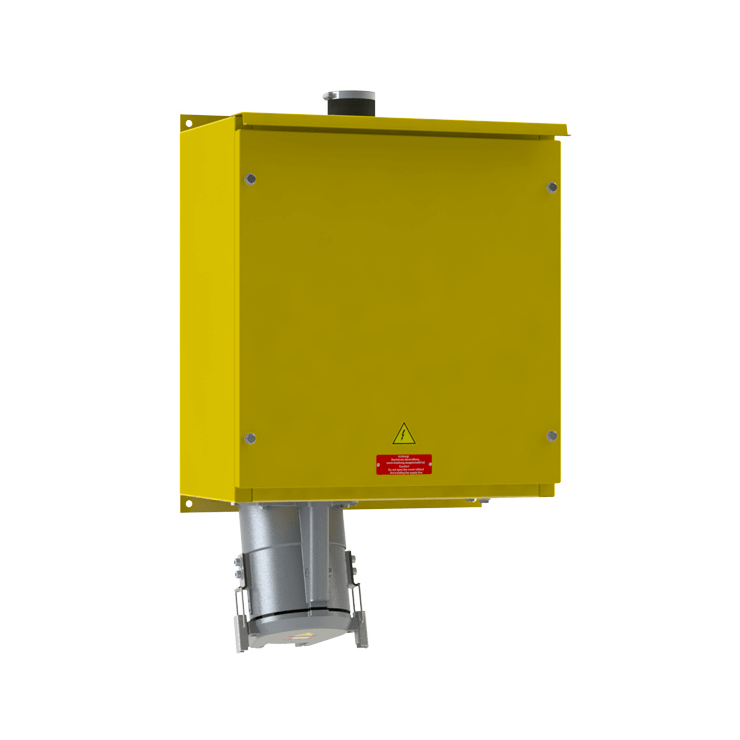

CUBC

B-Line

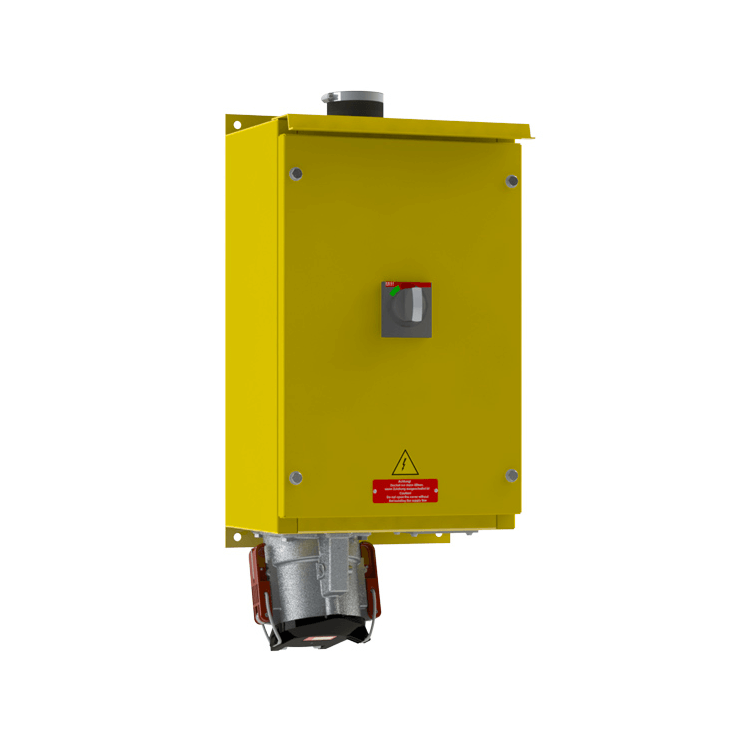

CUCB

C-Line

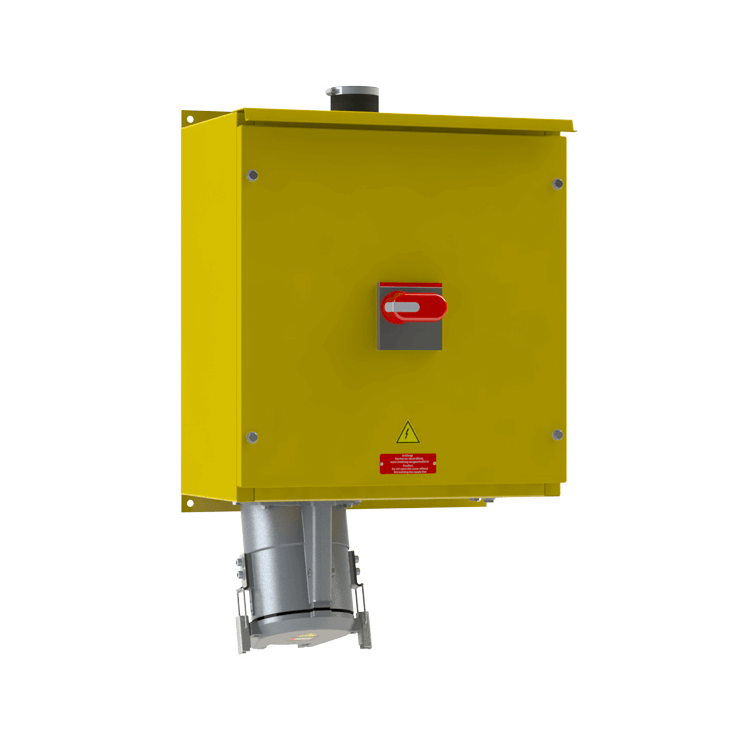

CUCB

B-Line

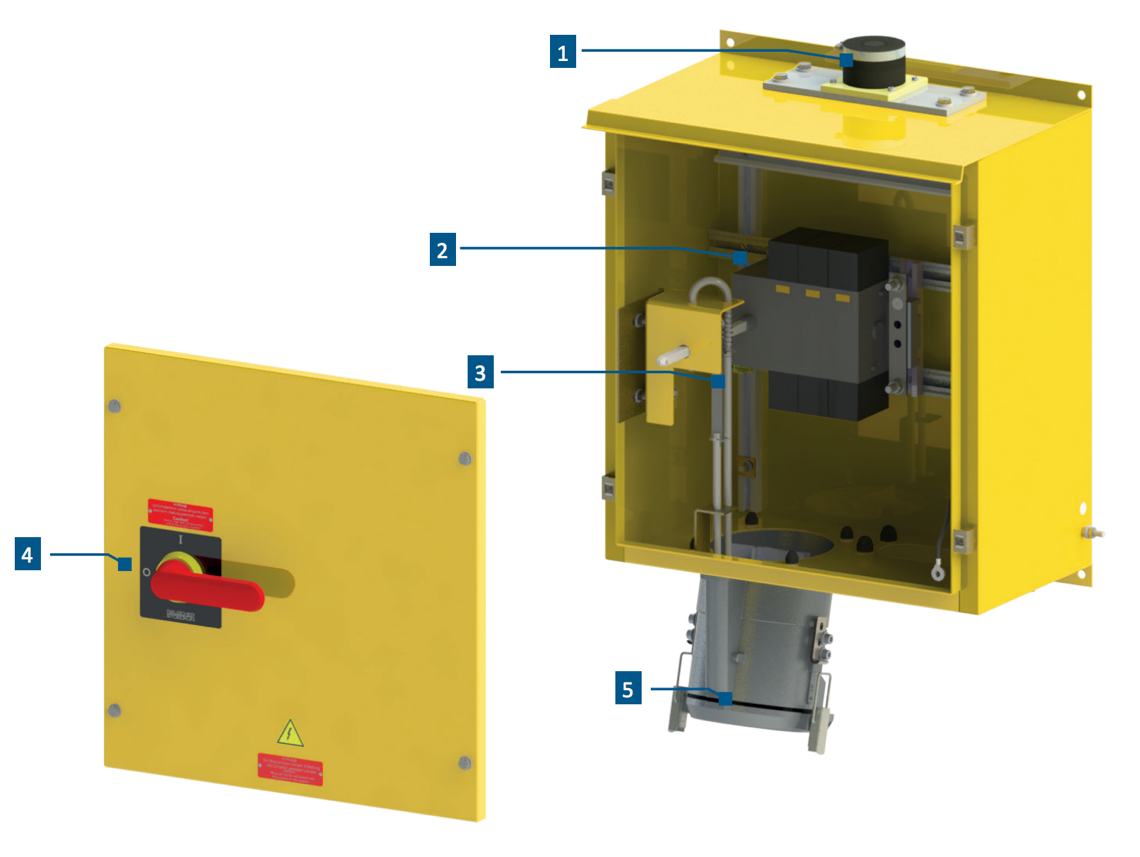

Aufbau eines CUMI Anschlusskastens:

  • 1 - Kabelverschraubung
  • 2 - Lasttrennschalter
  • 3 - Gestänge
  • 4 - Schalter
  • 5 - abgewinkelte Steckdose

Sicherheit

Jederzeit und überall gewährleistet

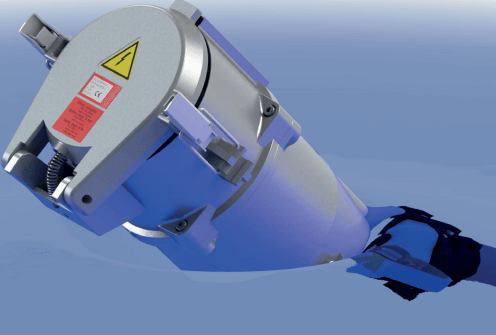

IP 67 / IP 55

Die Steckverbinder sind IP67 klassifiziert. Sie sind staubdicht und für zeitweises Eintauchen unter Wasser geeignet. Die Anschlusskasten sind IP55 klassifiziert, d.h. sie sind gegen Staub und Spritzwasser geschützt.

  • Stets zuverlässig bei widrigen Umweltbedingungen
  • Geeignet für Anwendungen mit hoher Luftfeuchtigkeit
  • Wartungsarm (kein Eindringen von Staub/Feuchtigkeit)
  • Hohe Sicherheit ist jederzeit gewährleistet

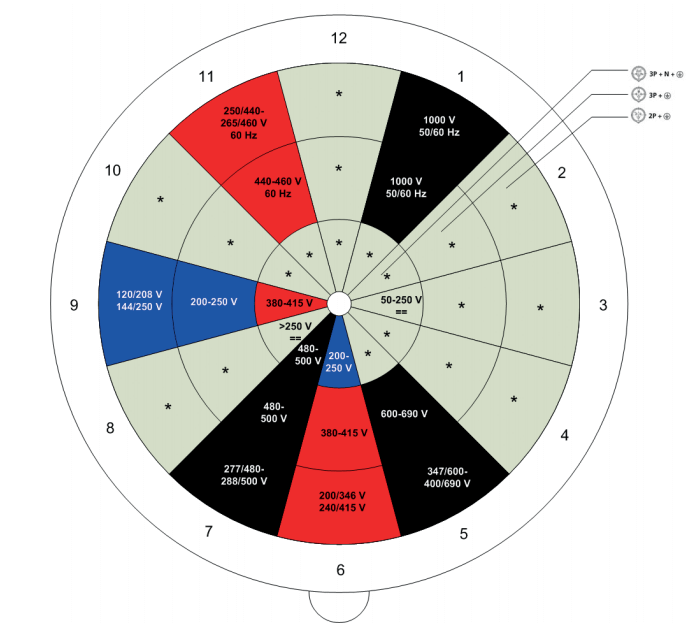

Spannungscodierung

Anordnung der PE-Kontakte zur Unverwechselbarkeit für die verschiedenen Spannungen und Frequenzen nach Uhrzeitstellung in Anlehnung an Tabelle 104 aus EN 60309-2. Der standardmässig verbaute Erdungskontakt gibt die Uhrzeitstellung vor.

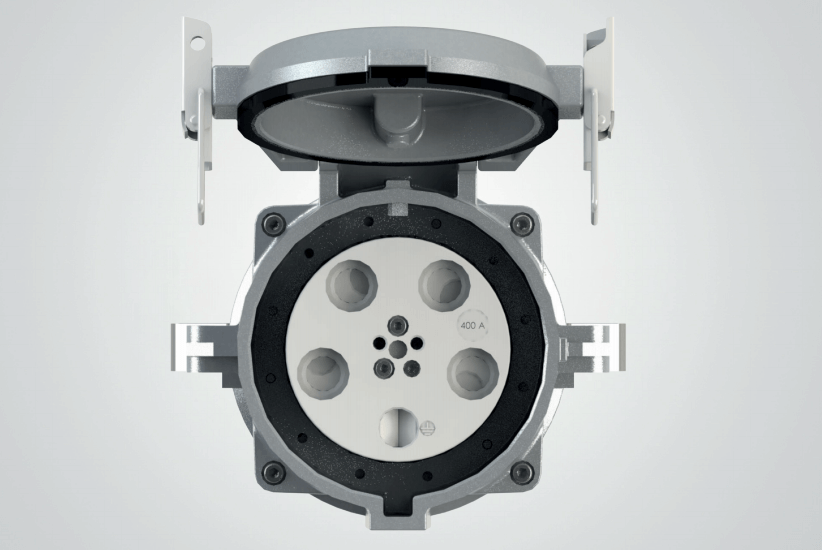

Fingerberührschutz

Jede Buchse ist mit einem Fingerberührschutz ausgestattet, um Anwender vor Stromschlägen bei unbeabsichtigter Berührung stromführender Teile zu schützen.

Wartung & Montage

Schnell und einfach

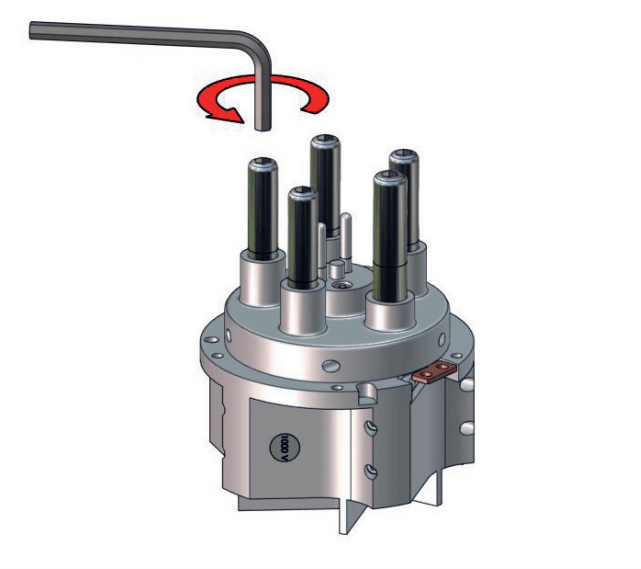

Schnelles Auswechseln der Kontakte

Bei üblichen Steckverbindern bedarf es einer zeitaufwändigen Prozedur um Kontaktstifte auszuwechseln, da diese unnötig fest verankert sind. Bei den DynaTrade Steckverbindern können die Kontakte von der Vorderseite her mit einem einfachen sechskant-Inbusschlüssel ausgewechselt werden. Somit können Anwender kosten- und zeitaufwändige Wartungsarbeiten vermeiden.

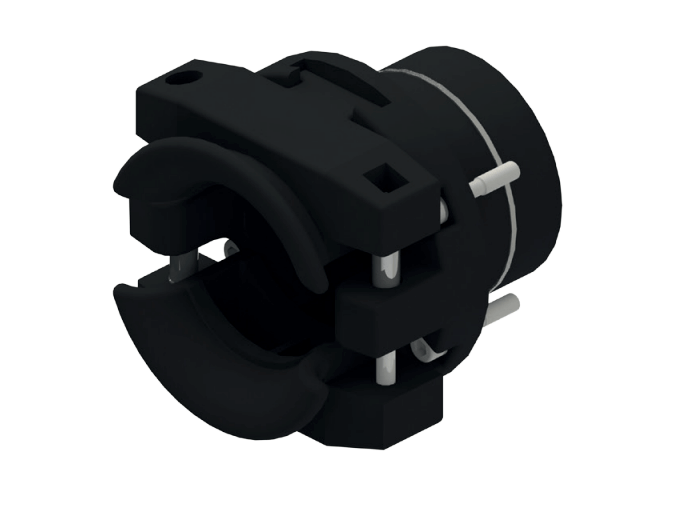

Montage anwenderfreundlich gestaltet

Um die Montage für alle Anwendungen einfach zu gestalten, liegt eine glockenförmige Kabelverschraubung mit Dichtung jedem Steckverbinder bei. Diese ist äusserst einfach zu montieren und bietet zusätzliche Hilfe bei der Zugentlastung.

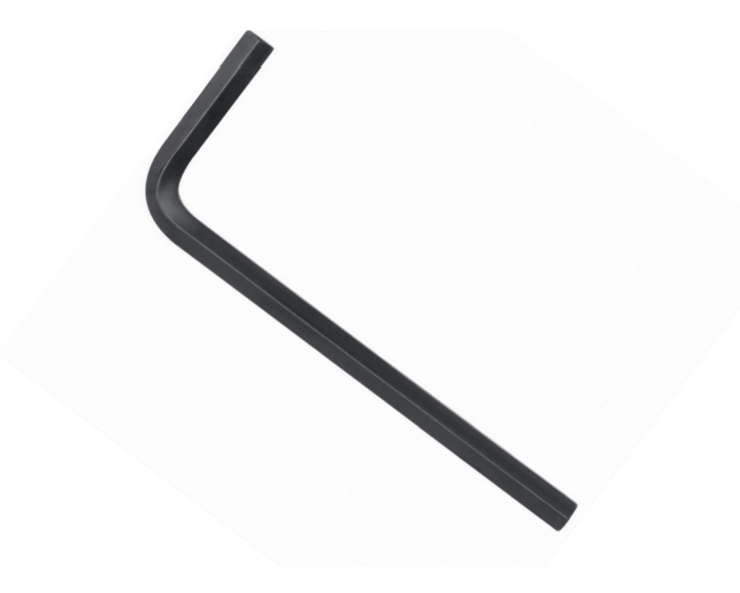

Handelsübliches Werkzeug

Die Steckverbinder wurden möglichst einheitlich entworfen, um verschiedene Synergien wie z.B. wenig Werkzeug, gleiche Schrauben zu erzeugen.

Spezielle Anwendungen

Kundenspezifische Lösungen und spezielle Optionen erfüllen alle Anforderungen des Kunden.

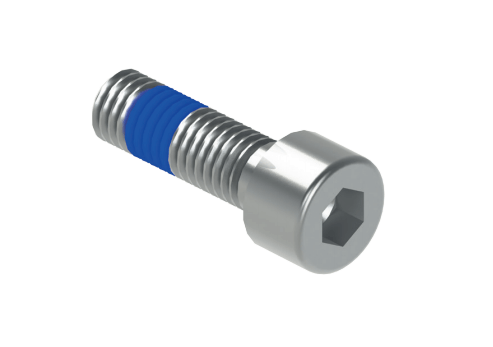

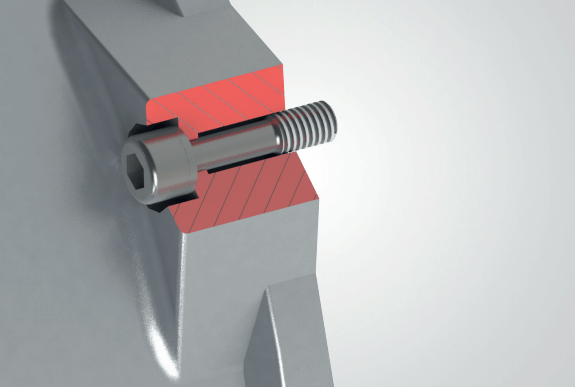

Vibrationsfeste Schrauben

Überall dort wo schwere grosse Maschinen mit elektrischer Energie versorgt werden, entstehen in der Regel starke Vibrationen. Daher werden auf Anfrage extra vibrationsfeste Steckverbinder angeboten. Vorallem im Bahnbereich, in Minen und im Tunnelbau ist dies eine oft vom Kunden gewünschte Eigenschaft.

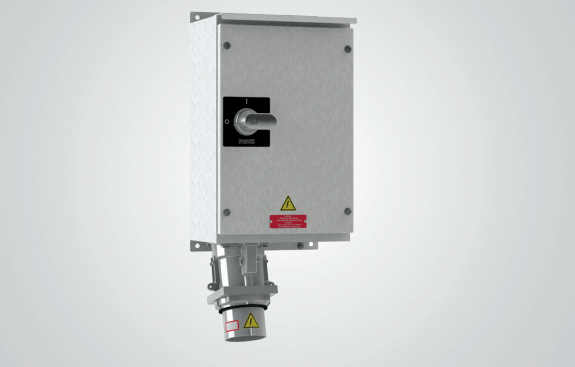

Seewasser resistentes Gehäuse

Um die Bereitschaft der Steckverbinder auch bei salzhaltiger Atmosphäre (Hafen) jederzeit zu gewährleisten, gibt es auf Anfrage spezielle Seewasser-resistente Ausführungen. Diese bestehen bei den Steckverbindern aus anodisiertem Aluminium und bei den Anschlusskästen aus rostfreiem Edelstahl.

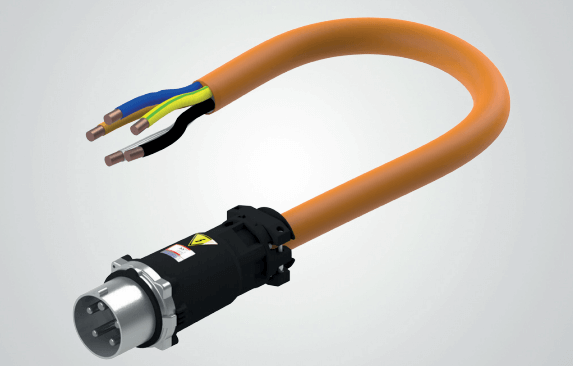

Konfektionierte Steckverbinder

Auf Anfrage hin werden die Steckverbinder ab Werk mit Kabelkonfektionierungen angeboten.

Optionen

Zubehör für jede Anforderung.

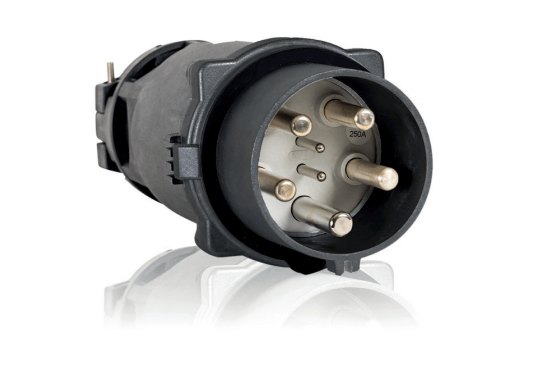

Seewasser resistente Steckverbinder

Für Hafenanwendungen eine oft vom Kunden gewünschte Option. Die Seewasser-beständige Ausführung verhindert Oxidation am Gehäuse. Seewasser resistente Steckverbinder auf Anfrage.

Vibrationsfeste Steckverbinder

Auf Anfrage sind vibrationsfeste Steckverbinder verfügbar.

Zubehör

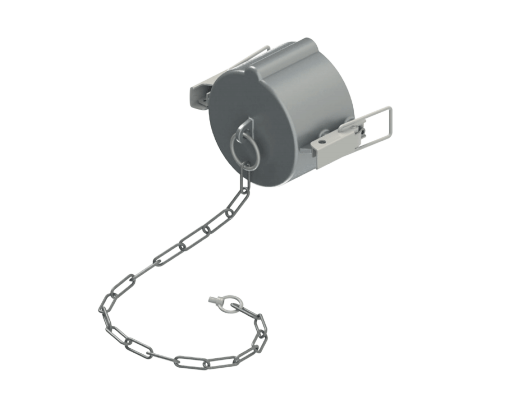

  • Schutzdeckel (Artikelnummer: 12122)
  • Winkelverschraubung (Gewinde: PG11, Kabel-Ø: 5-10mm, Artikelnummer: 13642)
  • Wartungsarm (kein Eindringen von Staub/Feuchtigkeit)
  • Vorhängeschloss (Artikelnummer: 14349)
